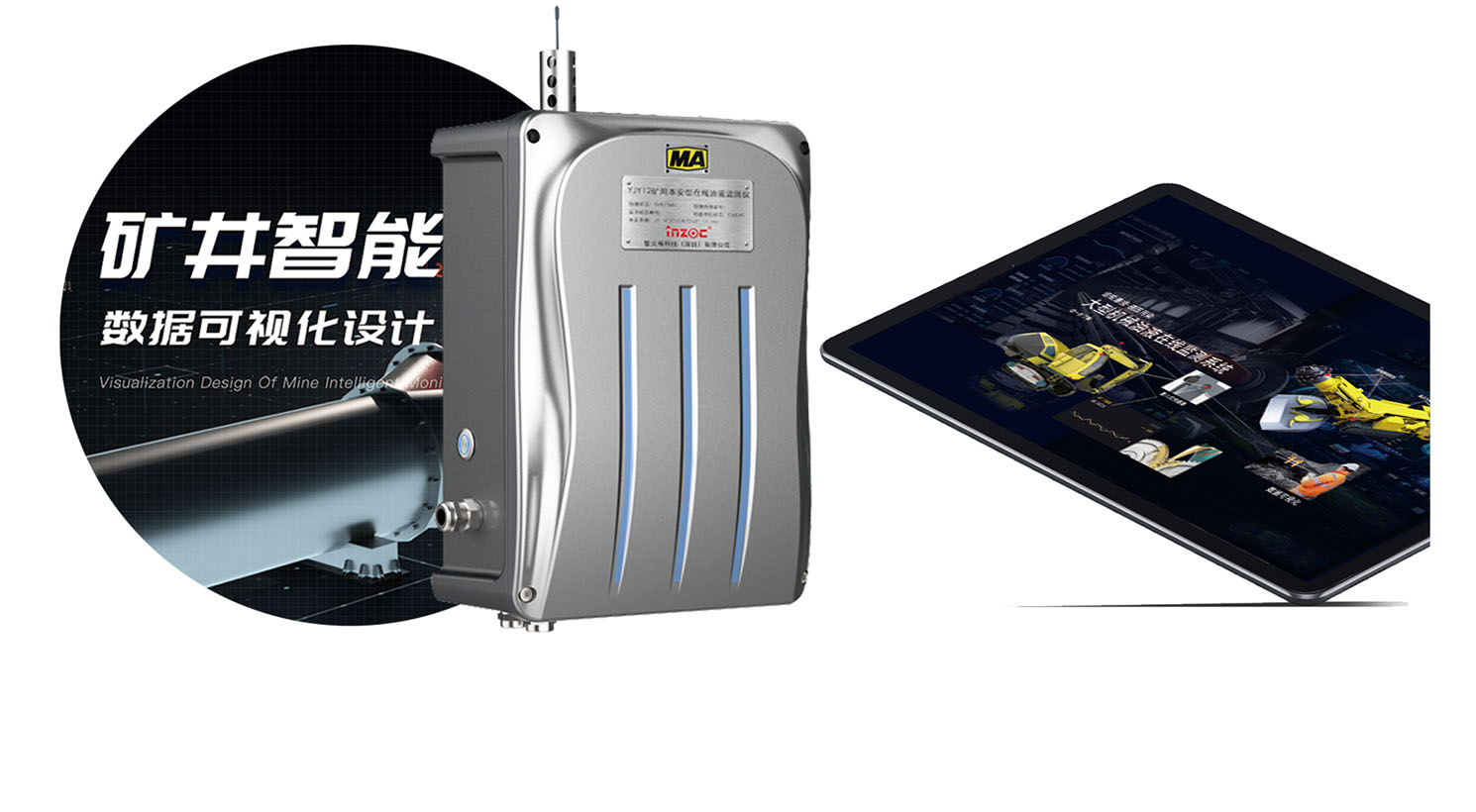

YJY12系列
礦用本安型在線油液監測系統
YJY12礦用本安型在線油液監測儀由油品質量數據采集模塊(磨損、粘度、水分、介電常數 溫度、密度、清潔度傳感器)、設備狀態采集模塊（壓力、振動、流量）、數據處理模塊、物 聯網遠程通訊模塊組成。系統通過在煤礦設備循環回流油路安裝油液在線監測，可以實現對煤 礦機械設備的潤滑系統、齒輪箱傳動系統、液壓系統等的油品老化狀態進行實時監測，配合 內部的油品老化模型算法，實時對油品壽命狀態和設備運行狀態提供科學的監測數據，保證 設備安全運行，同時多種通訊協議的設計為智能煤礦的數據可視化提供有力的數據支撐。

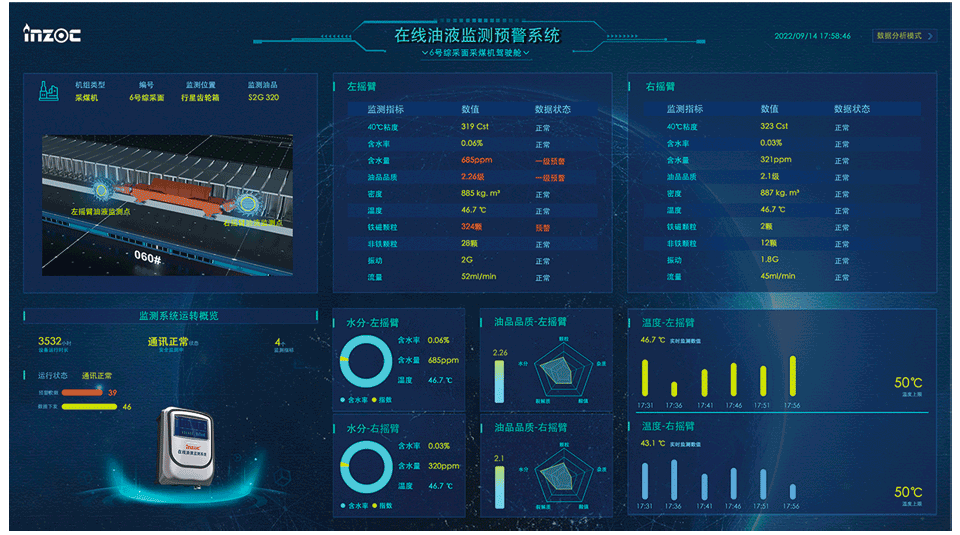

強大軟件系統/Software system
- 通過RS485/光纖等可直接傳輸至中控系統
- 監控程序可直接運行在上位機
- 標準化的數據輸出，快速對故障進行診斷分析
- 齒輪異常磨損輸出磨損濃度、磨損分布
- 適配不通監控系統的接入
- 適合集成化部署實施方案
- 自主設定報警范圍，一二級預警
- 不同設備之間自由切換，多路監測
- 綜合分析模型，快速綜分析油品劣化程度

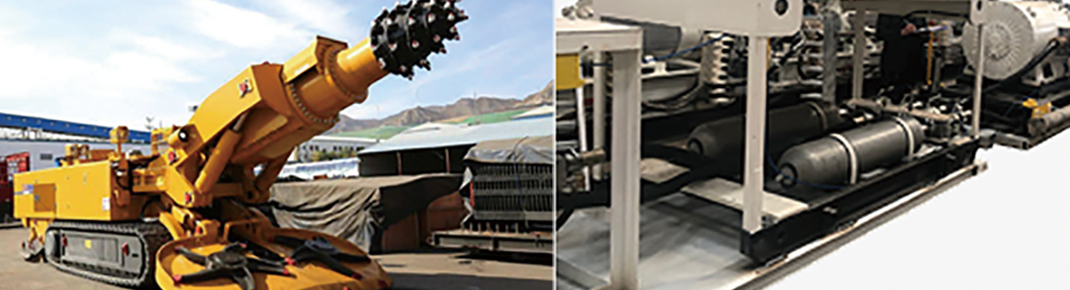

應用領域：采煤機、掘進機、皮帶機、乳化液系統、破碎機、刮板機、減速機
適用油品：齒輪油、液壓油、透平油、柴機油、煤炭設備專用油

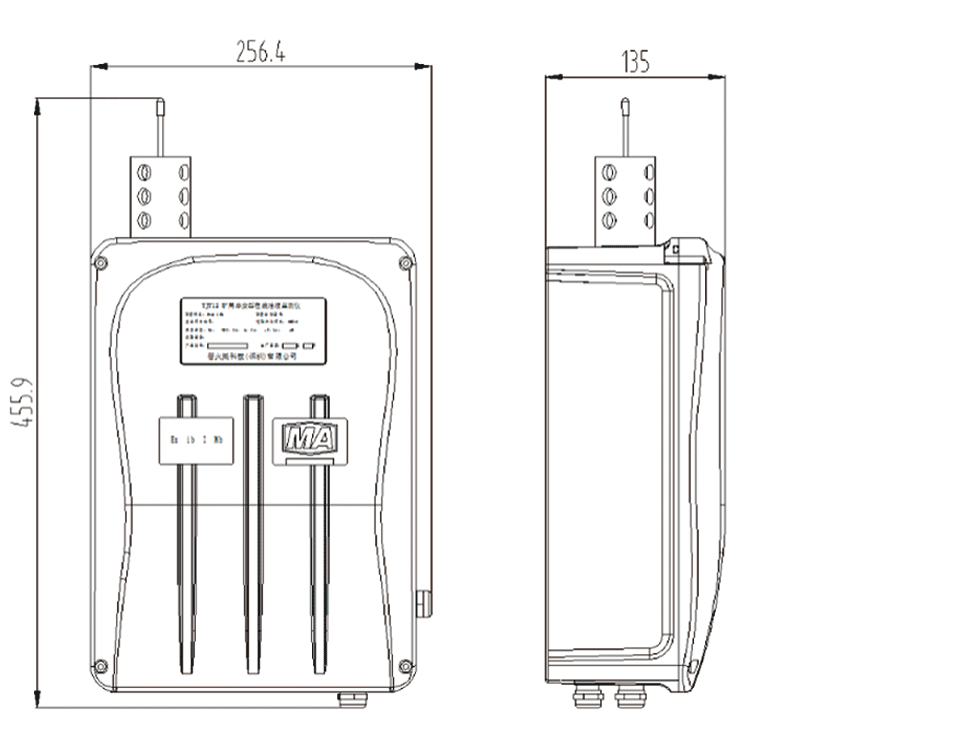

結構尺寸/Structure size
適用條件/Working Condition
| 最高油溫 | 常規壓力 | 最大工作壓力 | 工作環境溫度 | 最高海拔 | 最大振動 | 最高濕度 |
|---|---|---|---|---|---|---|
| +85℃ | 0-3Mpa | 40Mpa | -25℃-85℃ | 5000m | 2G | 96% |
規格參數/Technical parameter
| 傳感器 | 量程 | 精度 | 分辨率 | 監測指標 | 代碼 |
|---|---|---|---|---|---|
| 粘度 | 10-1500cp | ±3%或±8CP | 0.01cp | 40度粘度、動力粘度、運動粘度、密度、溫度 | V4 |
| 微量水分 | 0.04～1aw1-10000ppm | ±0.04aw±10%或50ppm | 0.01aw1ppm | 飽和度（aw）含水量(ppm)、溫度 | W2A |
| 含水率 | 0.03‐100% | ±0.03 | 0.01 | 含水率、溫度、水分含量 | W2B |
| 油品品質 | 1-100 | ±3% | 0.01 | 油品品質、溫度 | F2 |
| 磨損顆粒 | 30-1600um | 95% | 鐵磁30-800um非鐵磁120-1600um | 鐵磁顆粒、非鐵磁顆粒、磨損濃度 | M3 |
| 污染度 | 1-400um | 1μm（ISO4402）或4μm（c)（GB/T18854，ISO11171） | ±1個污染度等級 | 污染度等級、顆?？倲?/td> | J3 |
| 壓力 | ≤10MPa | ±3% | 0.1bar | 系統油路壓力 | 標配 |
| 流量 | ≤1L/min | ±3% | 1ml | 系統油路流量 | 標配 |
| 振動 | 0-9.8m2/s | ±3% | 1mV/m·s2 | 設備振動 | 標配 |
| 泄漏 | 0.1ml | 0.1ml | 設備是否泄漏 | 標配 |
選配配件/Optional accessories
| 配件名稱 | 規格 | 功能 | 適用場景 | 配置 | 代碼 |
|---|---|---|---|---|---|
| 防爆箱體 | MA合金箱體 | 設備外殼 | 礦用現場 | 標配 | |
| 防爆電源 | AC127 | 供電 | 礦用現場 | 選配 | PW127 |
| 防爆線纜 | 防爆 | 電源輸入 | 電源 | 選配 | 標配5m |
| 數據傳輸 | RS485 | 數據傳輸 | 有線通訊 | 標配 | |
| 防爆網關 | 定制 | 內網4G通訊 | 專用號段網卡 | 選配 | R |
| 增益天線 | 信號增強 | 標配 | |||
| MA外置泵 | AC127 | 無壓力系統 | 進油≤1bar | 選配 | P2-W |
